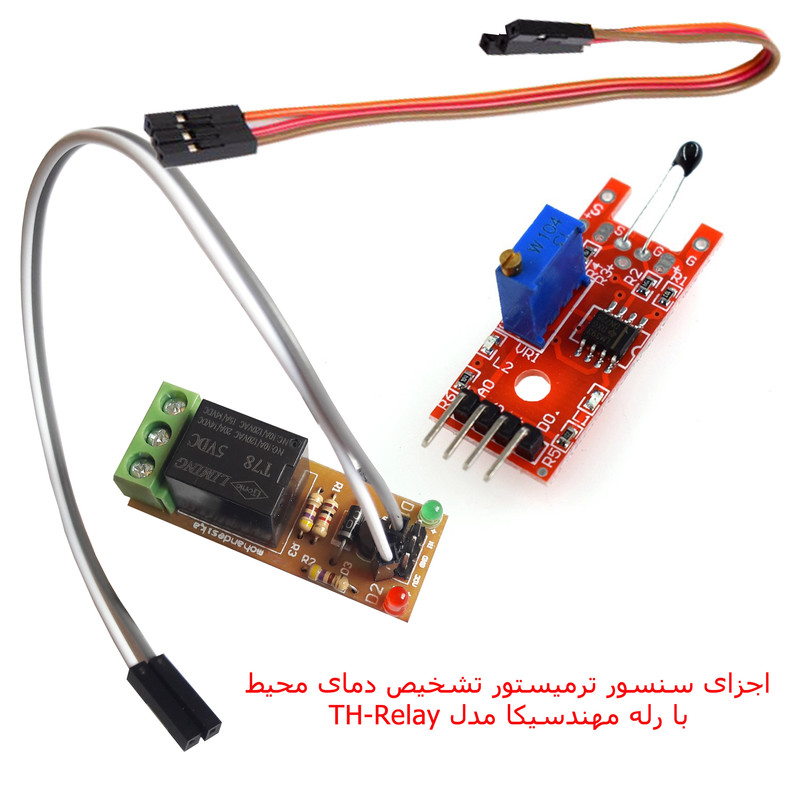

کیت آموزشی مهندسیکا مدل Thermistor503

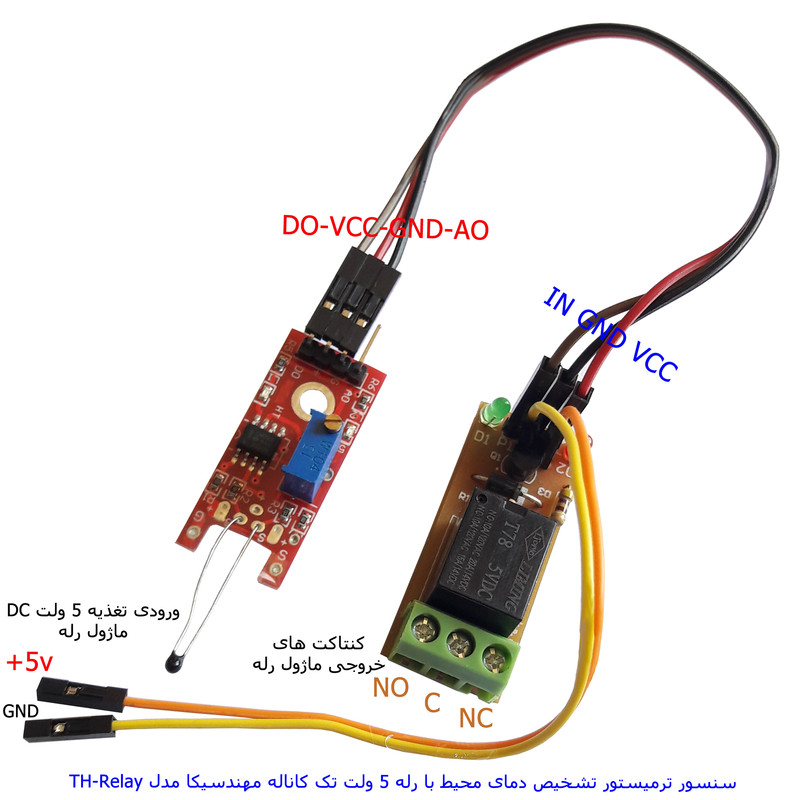

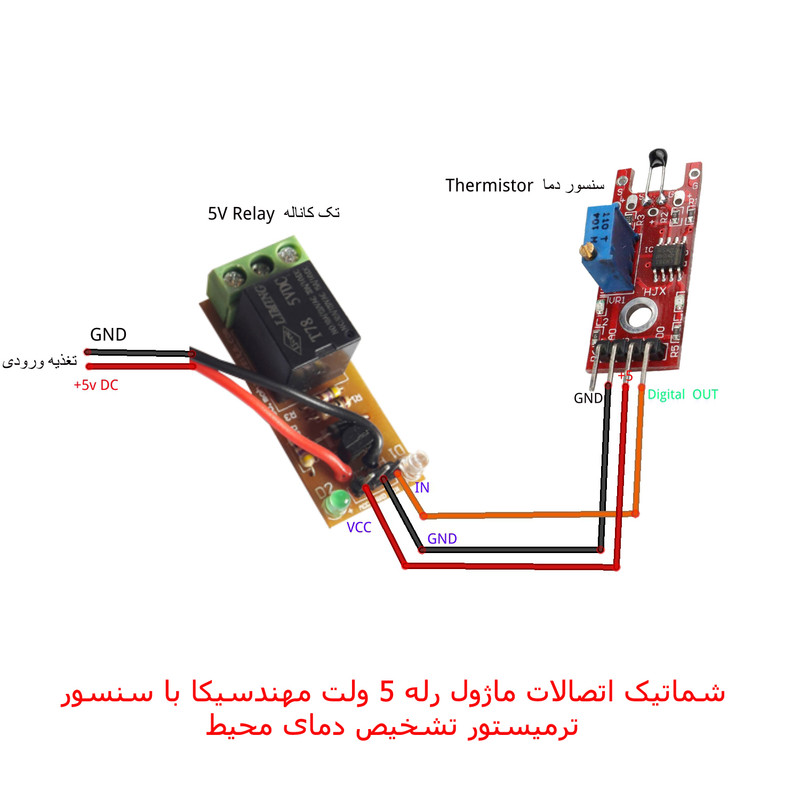

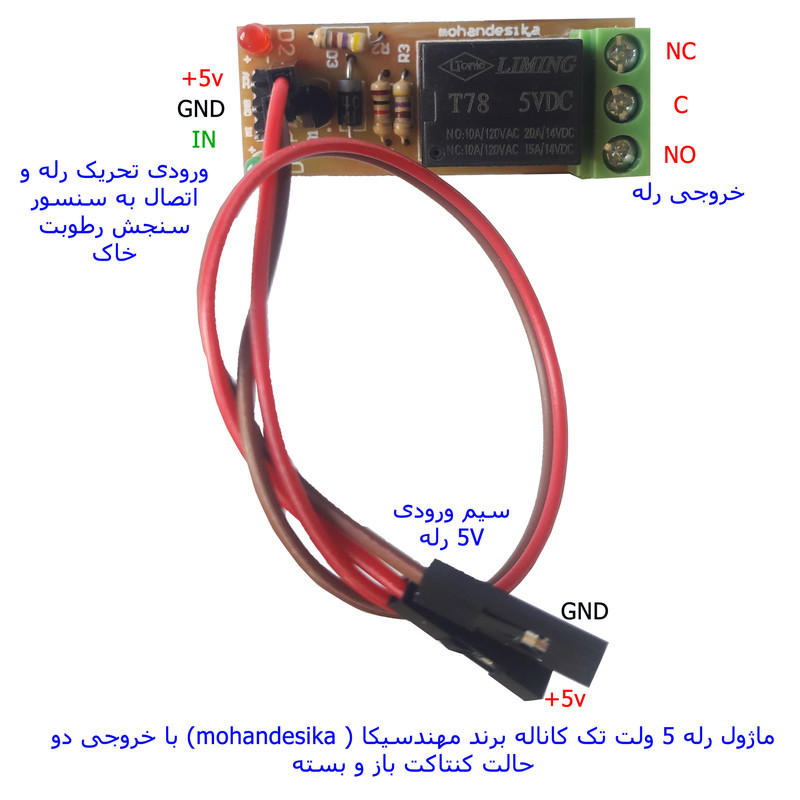

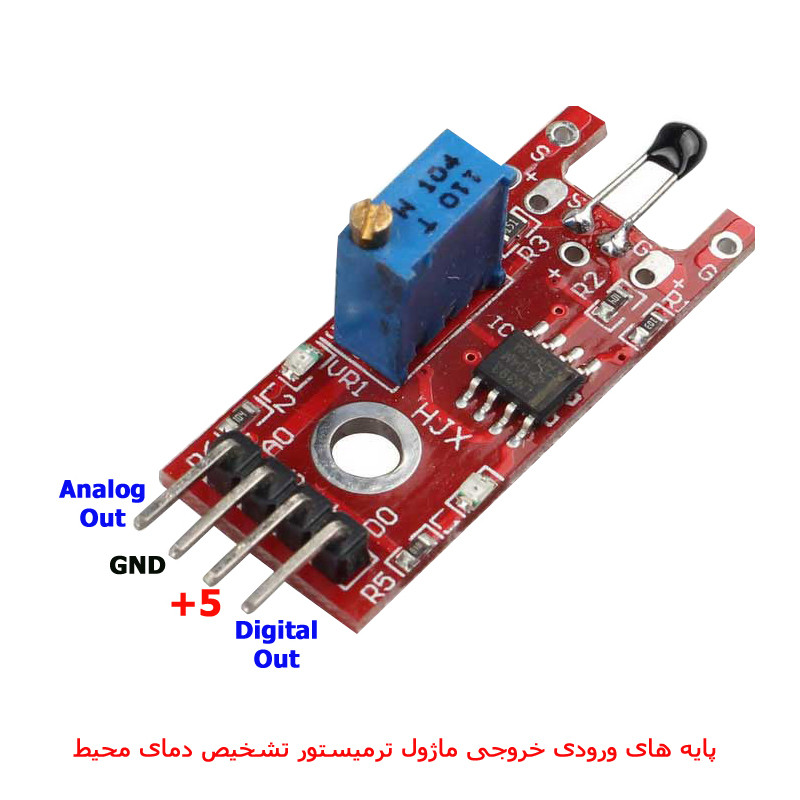

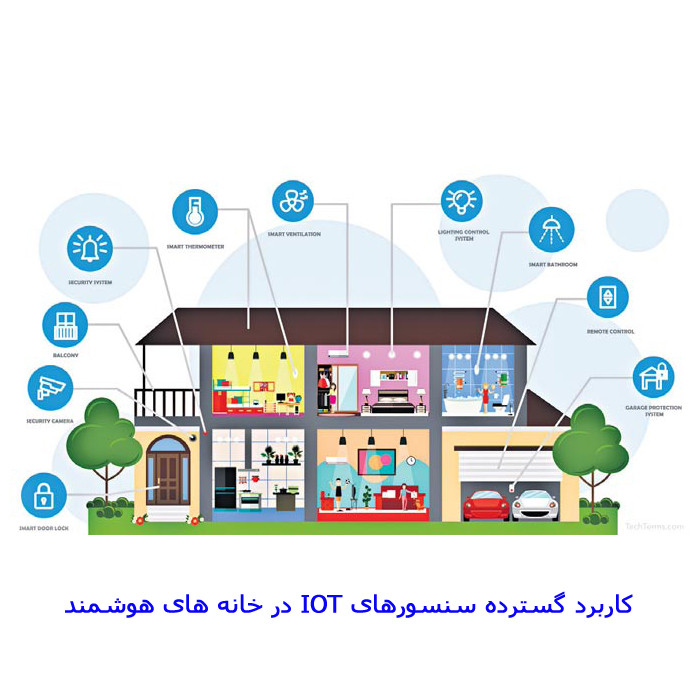

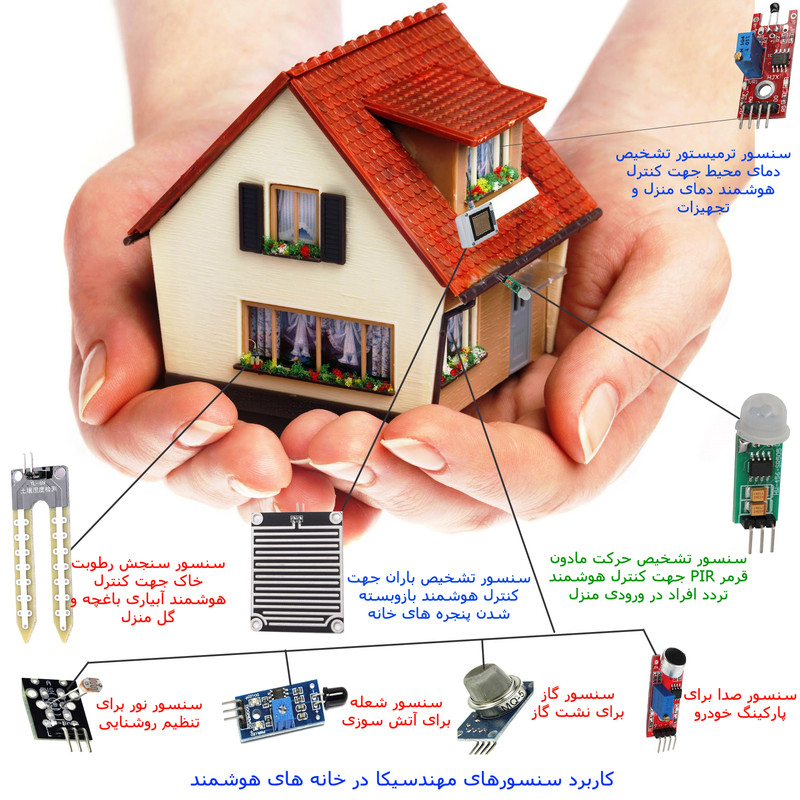

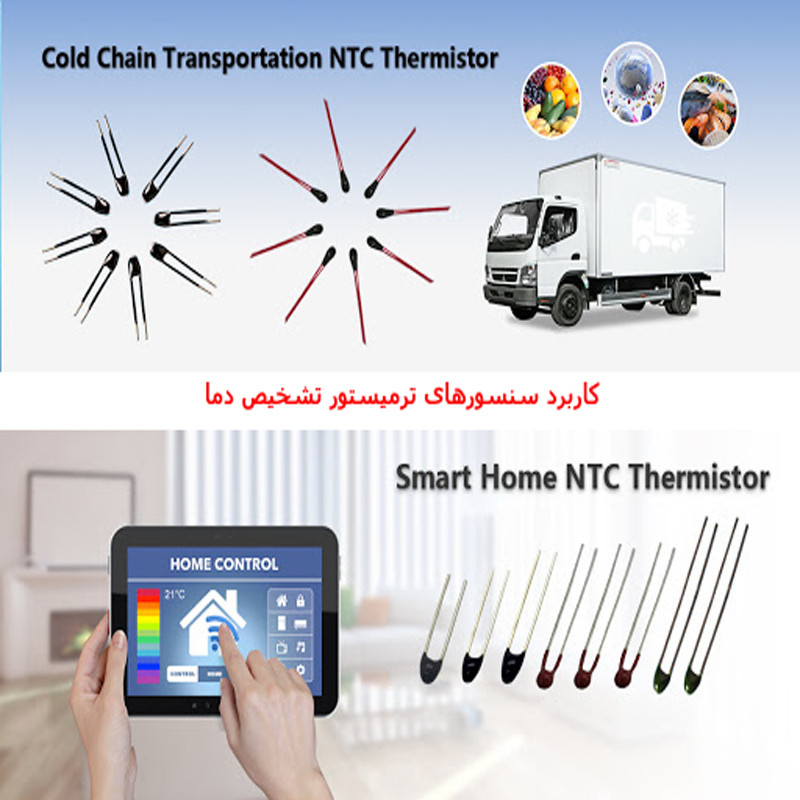

کیت آموزشی سنسور دما با ترمیستور به دلیل استفاده از مقاومت با ضریب حرارتی منفی یا NTC مخفف (Negative Temperature Coefficient) یکی از ماژولهای الکترونیکی از خانواده مقاومت میباشد که مقدار مقاومتش با افزایش دما کاهش و با کاهش دما افزایش می یابد.این ماژول دارای ، شکل موج عالی و حساسیت بالا و بسیار پرکاربرد است. این محصول نسبت به دمای محیط بسیار حساس است و به همین دلیل معمولا برای تشخیص دمای محیط از این ماژول سنسور استفاده می‌شود و می‌توان با پتانسیومتر قرار گرفته بر روی برد این محصول آستانه تشخیص دما را تنظیم و یا تغییر داد. از مهمترین ویژگی این ماژول سنسور می‌توان به اتصال داده‌های خروجی به طور مستقیم به میکروکنترلر و رله و در نتیجه تشخیص تغییرات دمای محیط و همین‌طور از کاربرد‌های مهم این محصول می‌توان به استفاده در سنسور‌های دما، تشخیص دمای محیط و غیره اشاره کرد. این سنسور همانند سنسور آنالوگ می باشد. با این تفاوت که یک مقایسه کننده ،آپ امپ و یک پتانسیومتر به آن اضافه شده است. در نتیجه این سنسور علاوه بر خروجی آنالوگ که برای دما استفاده می شود ، یک خروجی دیجیتال نیز دارد که میتواند یک آستانه دمایی ایجاد کند. به طوری که اگر دما بالاتر از آستانه باشد خروجی دیجیتال سنسور High و در غیر این صورت Low می باشد. با تغییر پتانسیومتر این آستانه دمایی برای خروجی دیجیتال تغییر می کند . این سنسور دارای ولتاژ کاری 5 ولت می باشد و دارای دو سیگنال خروجی دیجیتال و آنالوگ است. با استفاده از یک رله 5 ولت تک کاناله در خروجی سنسور میتوانید با تحریک خروجی سنسور ، رله را قطع و وصل نمایید , فرمان لازم را بعنوان اعلام وضعیت فعال نمایید . بر روی ماژول دو LED نمایشگر می باشد که یکی مربوط به تغذیه و دیگری وضعیت خروجی سنسور را مشخص میکند. سنسور دارای چهار پایه خروجی به نام های ، + ( اتصال به منبع تغذیه 5 ولتی) ، GND( اتصال به زمین تغذیه) ، AO (خروجی آنالوگ) و DO(خروجی دیجیتال) است . از آنجا که ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. توجه این کیت کاربرد آموزشی دارد و رله جهت مصرف کننده های DC توصیه شده است به هیچ وجه در خروجی رله از برق شهری استفاده نکنید چون خطر برق گرفتگی وجود دارد.
